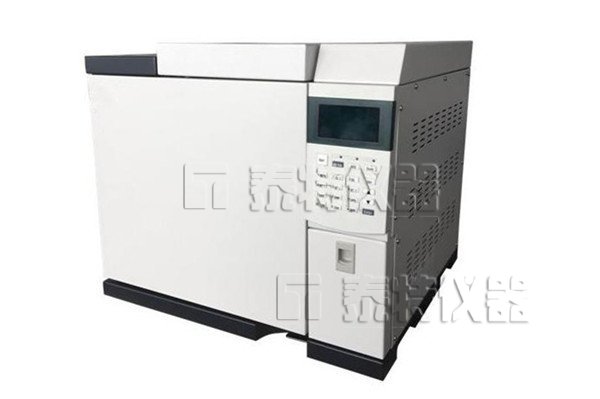

以下由武漢泰特沃斯科技有限公司色譜技術人員主要介紹變壓器油中溶解氣體在線監測裝置的準確性分析， GC2030氣相色譜儀是武漢泰特沃斯科技有限公司最新推出的新一代國產反控氣相色譜儀，技術先進，性能可靠。本文分析了不同原理和技術的油中溶解氣體在線監測裝置現場應用情況，為油中溶解氣體在線監測裝置的應用和選型提供參考依據。

變壓器是電網系統的核心設備之一。在油浸式電力變壓器運行過程中，絕緣油和有機絕緣材料在放電、過熱作用下，可以分解出H2，CH4，C2H6，C2H4，C2H2，CO和CO2等特征氣體，這些故障氣體的組成和含量與變壓器故障類型及其嚴重程度有密切關系。由于傳統定期取油樣的離線分析手段在檢測周期上具有局限性，近年來變壓器在線監測技術發展迅速。通過在線監測裝置對變壓器油中溶解氣體進行實時而連續的監測，可及時發現變壓器內部存在的潛伏性故障，并持續跟蹤其故障發展趨勢。隨著電網設備狀態檢修工作的不斷推進，油中溶解氣體在線監測裝置在現場的實際應用也越來越廣泛。

氣分離單元、混合氣體檢測單元、數據處理單元和網絡接入單元等幾部分組成。首先對變壓器取油樣，進行油氣分離，從油中獲取所需混合氣體，再對混合氣體進行檢測，將氣體濃度信號轉換成電信號，經數據處理單元再轉換成相應的數字信號后，通過網絡接入單元將監測數據傳送給主機。多組分油中溶解氣體在線監測裝置的關鍵技術在于油氣分離和混合氣體檢測。

油氣分離

油氣分離是油中溶解氣體在線監測的關鍵步驟，其氣體萃取的效果和速率直接影響裝置檢測的準確性和實時性。目前應用于在線監測裝置的油氣分離方法主要有：薄膜滲透法、真空脫氣法、平衡取氣法和吹掃捕集法等。

(1)薄膜滲透法借助有機合成的高分子膜來透析各種氣體，國內使用較多的有聚四氟乙烯膜。滲透膜加工簡單，成本低，但油氣平衡所需時間較長，并且膜易老化，目前在線監測裝置中應用較少。

(2)真空脫氣法主要有波紋管式和真空泵式，利用多次伸縮產生真空，使氣體從油中脫出，脫氣效率較高，結構相對簡單，目前被多家監測裝置廠家所采用。

(3)平衡取氣法通常采用振蕩或攪拌平衡的方式，攪動油樣脫氣，使油中溶解氣體在氣、液兩相達到分配平衡，根據分配定律得出油樣中各氣體組分濃度。此法較薄膜滲透法速度快，但油、氣無物理分界面，且溶解對氣體有稀釋作用，降低了之后氣體檢測的靈敏度。

(4)吹掃捕集法就是通過載氣吹掃油樣后，油中氣體組分隨載氣逸出，被收集到裝有吸附劑的捕集器中進行濃縮，然后迅速切換到色譜柱分離，具有脫氣時間短、重復性好等優點，可提高低濃度組分的分析精度。

混合氣體檢測

混合氣體檢測方法主要有氣相色譜法、傳感器陣列法和光聲光譜法等。

(1)氣相色譜法是目前油中溶解氣體監測裝置使用最廣泛的氣體分離和檢測方法。經油氣分離脫出的混合氣樣通過色譜柱進行分離，不同氣體依次進入檢測器進行檢測。氣體檢測器的測量精度對檢測結果有較大影響，應用較多的有半導體氣敏傳感器和微型熱導檢測器，均為廣譜型檢測器。

采用半導體氣敏傳感器檢測，電路簡單、成本低、靈敏度高，缺點是響應非線性，且傳感器壽命較短。微型熱導檢測器一般由熱導池及電橋電路組成，響應線性度好、使用壽命較長，但成本高，對載氣要求也高，載氣不純會降低檢測靈敏度。

(2)傳感器陣列法是指用多個傳感器對應檢測不同的氣體，通過神經網絡等算法計算得到混合氣體各組分的濃度。該方法需解決傳感器交叉響應問題，實際應用廠家并不多。

(3)光聲光譜法基于氣體光聲效應，即氣體分子吸收特定波長的電磁輻射后溫度上升，導致密閉氣室內氣體壓力增高，如采用脈沖光源照射氣體，可通過微音器探測與脈沖光源頻率相同的壓力波來檢測氣體濃度。該方法具有非接觸性測量、無需色譜柱分離和消耗載氣等優點，但成本價格偏高，裝置運行穩定性和現場抗干擾能力也有待進一步考證。
