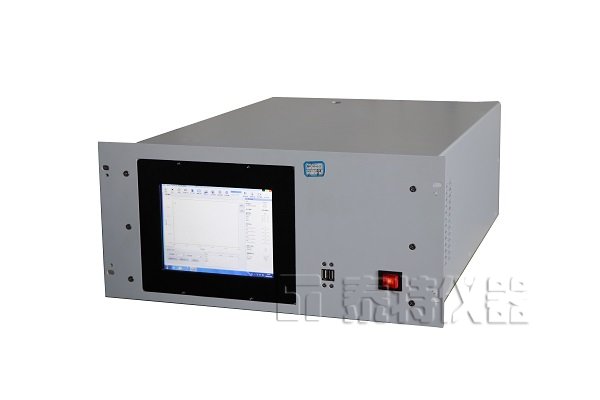

武漢泰特沃斯科技有限公司，是國內領先的氣相色譜儀供應商。以下由武漢泰特沃斯科技有限公司色譜技術人員主要介紹在線氣相色譜分析儀。氣相色譜分析儀系統由4大系統組成：取樣預處理系統、樣品傳輸系統（快速回路系統）、色譜分析系統及控制和信號處理系統。取樣預處理系統安裝在現場，要求盡量的靠近工藝采樣點，最好可以直接布置在采樣點上方；快速回路系統安裝在小屋外，緊鄰小屋。由于石油化工裝置現場的環境一般不能滿足色譜分析系統和控制，以及信號處理系統的安裝要求，所以色譜儀和控制信號處理單元安裝在小屋內。

氣相色譜分析儀在使用中有以下特點：1）高靈敏度，可檢測出ppm和ppb級的組分含量；2）高選擇性，可有效地分離性質極為相近的組分；3）所需的試樣量少，一般氣樣需要幾毫升，液樣需要幾微升或幾十微升；4）應用范圍廣，可分析低含量的氣、液體，亦可分析高含量的氣、液體，可不受組分含量的限制?；谝陨蠎?yīng)用特點，色譜分析儀是針對多組分且組分含量變化的樣品的，各組分濃度分析的有效方法。適合石油化工行業中間產品和產品的特點。

采樣及預處理系統

過程在線氣相色譜儀的取樣、預處理系統是過程氣相色譜儀的一個非常重要的組成部分。它的運行好壞直接關系到過程氣相色譜儀能否實現對工藝樣品的連續分析和長周期穩定運行。有許多過程氣相色譜儀使用率很低，不能很好地發揮作用，分析其原因不是儀器本身的質量問題。而往往是取樣裝置、預處理系統的問題造成的。因此，對這一部分應引起足夠的重視，不可低估它的作用。

過程氣相色譜儀通過取樣裝置連續將工藝樣品從生產管道或容器中取出，經預處理后進行特定組分或全組分的分析。預處理的目的是樣品在不失真的情況下把樣品處理干凈，送入色譜儀中，以保證儀器正常運行。

樣品預處理系統是對樣品的壓力、溫度、機械雜質、固體微粒粉塵、有害組分等進行處理，使之得到符合分析儀要求樣品的過程。樣品預處理系統一般需要完成過濾、減壓、調溫、汽化幾個過程。圖中是氣相色譜預處理系統的流程圖。經取樣探頭將樣品送入預處理箱，進入預處理箱首先設計有手動和自動的切斷閥，用于正常系統維護和事故緊急切斷。后經三通閥、過濾器后進入蒸發器。三通閥用于系統維護時氮?dú)獯祾哒麄€(gè)采用管路；過濾器用于去除樣品中的機械雜質和固體微粒；蒸發器的功能是給樣品減壓加熱，讓其汽化。如果采得的樣品已經是氣體，則改為減壓閥，將樣品壓力調整為適合分析儀的工作壓力。蒸發器后應配有壓力開關，用于高壓連鎖保護。當因?yàn)闇p壓閥故障引起下游壓力超過采樣系統設計壓力時，應關斷；如果自動切斷閥。還應設計有安全閥，用于連鎖失誤時保護下游采樣系統。當樣品為可燃或有毒介質時，安全閥應排放至火炬系統，而不能隨意排放。經過過濾、減壓、汽化后的樣品將送入快速回路系統?？焖倩芈废湮挥谛∥萃猓瑥念A(yù)處理箱至快速回路箱的采樣管線需考慮伴熱，以避免樣品液化。

快速回路系統

色譜分析儀實際需要的樣品量非常少，為了滿足工藝測量響應時間的要求，采用快速回路提高采樣管線的流速，也就是樣品的更新時間，以滿足工藝的測量響應時間?？焖倩芈废到y(tǒng)箱一般緊鄰小屋布置。所采到的樣品通過快速回路過濾器將大部分樣品返回工藝系統，僅留下色譜分析儀所需的樣品量送進小屋。

色譜分析系統

為了節省投資，有時候需要用一臺在線色譜分析儀對多個流路的工藝樣品進行分析。此時需要用多流路的樣品處理系統。每個流路的預處理系統必須是獨立的，因?yàn)槊總€(gè)采樣點的工藝條件不同，預處理的要求也各不相同。各流路預處理后的樣氣經多路閥組，匯集到一根公共管線后供給分析單元。每一種樣氣經一個三路的電磁閥組進入到公共管線。

當多流路共用一臺在線色譜分析儀時，應充分考慮測量周期是否滿足工藝的要求。考慮到色譜分析儀本身的測量時間，采樣和樣品處理時間及采樣管路的吹掃時間，每個流路的測量時間大約需要15min。針對樣品組分和測量要求的不同，此測量時間也會不同。一般樣品組分越復雜，要求測量的組分越多時，測量時間越長。以15min為例，當四流路共用一臺色譜分析儀時，此色譜分析儀的測量周期為60min。當分析儀在為其它流路工作時，此流路的測量輸出保持上一次的測量值不變，直至下一次測量。也就是，每個流路的測量值60min更新一次。

信號傳輸系統

色譜分析儀一般用于被測樣品組分復雜，要求測量的組分很多，要求測量的組分含量很低的測量工況下。由于在線色譜分析儀的價格較高，所以在項目中通常多個流路共用一臺分析儀。如果每個流路要求測量10個組分，那么4個流路共有40個組分需要測量。如果有10臺色譜分析儀，那么就有400個測量值需要傳輸。因?yàn)樯V分析儀本身的工作特點已經決定了它測量的滯后性。因此，在信號傳輸上對實時性的要求也就不是很高了，加上需要傳輸?shù)臄?shù)據量又較大，所以色譜分析儀的測量值一般采取總線的信號傳輸方式。Modbus 485或Modbus TCP/IP是常用的總線通訊協議。考慮到色譜分析儀的復雜性和對維護工作的要求較高，通常在小屋內會設置一臺工作站，用于開車調試和系統維護。色譜分析儀的測量數據需要傳輸?shù)饺珡SDCS系統用于操作員監控和報警。從分析小屋至儀表機柜間建議采用光纖傳輸。針對參與控制的被測組分，為了保證信號的可靠性，建議采用4-20mA模擬量硬線傳輸。
