工業氣相色譜儀

氣相色譜儀廠家，武漢泰特沃斯科技有限公司專業生產氣相色譜儀，GC2030氣相色譜儀是武漢泰特沃斯科技有限公司推出的新一代國產反控氣相色譜儀，技術先進，性能可靠。本文簡要介紹了工業氣相色譜儀的結構及工作原理。更多詳細有關氣相色譜儀的資訊請關注武漢泰特沃斯科技有限公司。

工業氣相色譜儀特點

在線式工業氣相色譜儀是１套大型的智能化監測分析儀表系統，結合計算機處理技術，采用模塊式集成方案，１臺色譜儀主機能夠同時操控多個柱箱。通過配置多閥、多路技術，單個柱箱均獨立工作，支持多任務進程；同時靈活搭配檢測器，在線式工業氣相色譜儀無需人工干擾即可自動同時完成多個組分的快速分析及定期標定。

與傳統的人工取樣分析相比，在線式工業氣相色譜儀將繁瑣的分析工作變得簡單易行，極大地減輕了工作強度，又能迅速準確地反應出工藝參數的變化，為生產操作人員提供了準確可靠的數據支持。

工業氣相色譜儀結構

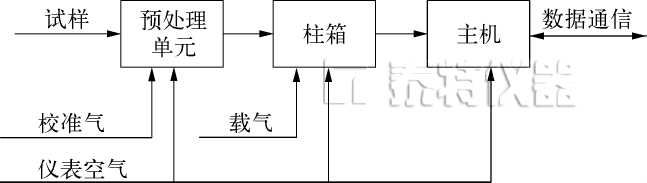

典型的在線式工業氣相色譜儀主要由以下幾部分組成，如圖所示。



１）預處理單元。具備快速取樣回路的預處理單元負責對分析試樣的預處理，使試樣滿足進入色譜儀進行組分分析的條件，校準氣體也由此進入色譜儀。

２）柱箱。柱箱包含檢測器、色譜柱、分析閥、定量管等重要部件，柱箱一般采用恒溫模式，一定量的待分析試樣在載氣的攜帶下進入色譜柱箱，在柱箱內由不同的色譜柱分離開，并分別被檢測器檢測。

３）主機。主機是整個色譜系統的核心，系統所有的數據處理計算、通信、設備狀態的監測，全部由主機單元完成。主機一般都配置有大屏幕顯示器，可同時顯示多個參數；除４～２０ｍＡ 模擬輸出方式外，工業級的冗余數字通信接口也可使色譜儀快速準確地完成與上位機之間的數據鏈接。
需要注意的是：工業氣相色譜儀在長時間運行后，色譜柱會出現老化現象，導致對混合氣體組分的測定出現了偏差，直接影響熱值計算結果的準確性；另一方面，分析閥墊片、氣動閥密封等部件也容易老化破損，因而必須對色譜儀進行日常的周期性預防維護。分析工程師應當建立完整的維護檔案，使用過程中應嚴格遵從工業氣相色譜儀操作手冊規定的注意事項，加強管理，確保分析數據的準確性、可靠性。
