本文由武漢泰特沃斯科技有限公司色譜技術人員從毛細管柱進樣口和填充柱進樣口及相關氣路的差異性等方面，介紹了兩個進樣口互換的維修經驗，對氣相色譜使用者和管理者具有一定的參考價值。如有技術支持或者需要采購氣相色譜儀請來電武漢泰特沃斯科技有限公司，我們將為您提供全方位的產品分析方案服務。

故障現象

一般的氣相色譜儀配備兩個進樣口: 毛細管柱進樣口和填充柱進樣口。一次在更換氣相色譜儀的毛細管柱進樣口下方螺母的時候因用力過度，導致柱體出現裂紋，無法使用，開機后顯示漏氣。

故障處理

如果報修，一是材料及維修費用較高，二是用時較長影響工作。為此，做以下維修計劃設計: ①是否可以將兩個進樣口的位置互換，②是否可以將兩個進樣口的氣路系統互換。

進樣口氣路結構

要解決這個問題，首先要了解一下兩個進樣口及其流量控制系統的差異性。從圖中可看到: 毛細管柱進樣口有載氣入口、隔墊吹掃出口、色譜柱入口、分流出口; 填充柱進樣口有載氣入口、隔墊吹掃出口、色譜柱入口。兩種進樣口氣路的差異性在于: 毛細管柱進樣口比填充柱進樣口多了一個分流出口。

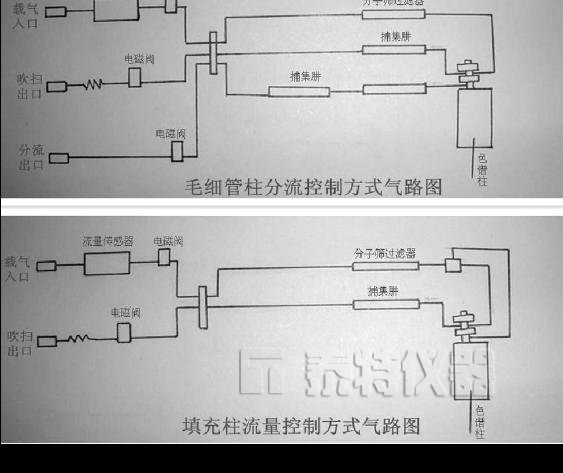

進樣口的氣路圖

進樣口的氣路流量控制系統

觀察一下流量控制板的外部， 可以清楚地看到毛細管柱進樣口流量控制板比填充柱進樣口流量控制板多一個氣路出口———分流出口。在流量控制板的內部，毛細管柱進樣口流量控制板的氣路比填充柱進樣口流量控制板的氣路要復雜，多了一個分流通道，相應地多了一個分流電磁閥。

維修方案設計

將進樣口與流量控制板的氣路結合起來，得到整體的氣路圖。了解了兩個進樣口及其流量控制系統的的差異性后，開始思考解決方案。

進樣口的氣路系統圖

方案一

用填充柱的進樣口柱體代替毛細管柱的進樣口柱體，即將填充柱的柱體整體安裝到毛細管柱的柱體上。從理論上說是可以的，但是在實際的操作過程中的難題是進樣口柱體無法拆下，此方案被否定。

方案二

不挪動進樣口的柱體，將毛細管柱進樣口的分流，吹掃，總流量管路接到填充柱進樣口的柱體上。其難點在于，毛細管柱進樣口的流量控制板和填充柱進樣口的流量控制板結構不一樣( 毛細管柱進樣口流量控制板的氣路，比填充柱進樣口流量控制板的氣路要復雜，多了一個分流通道) ，這就需要把兩個進樣口的流量控制板拆下來互換位置。缺點是: 操作過于復雜。

方案三

將毛細管柱進樣口的分流、吹掃、總流量管路接到填充柱進樣口的柱體上，不去更換流量控制板，而是在電路的連接處互換位置。每一個流量控制板與氣相色譜儀的控制電路板部分都有一個連接電路。

方案二和方案三都可以解決問題，但綜合考慮，第三種解決方案比較快，而且不需要拆卸流量控制板，為最佳解決方案。
